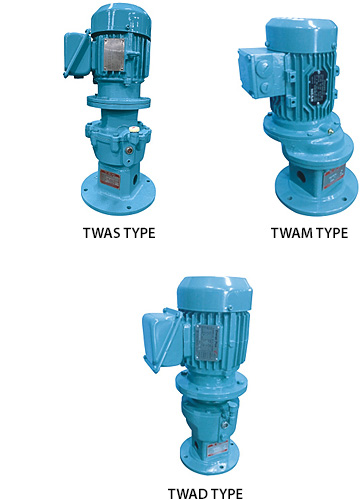

TWA S/M/D Type

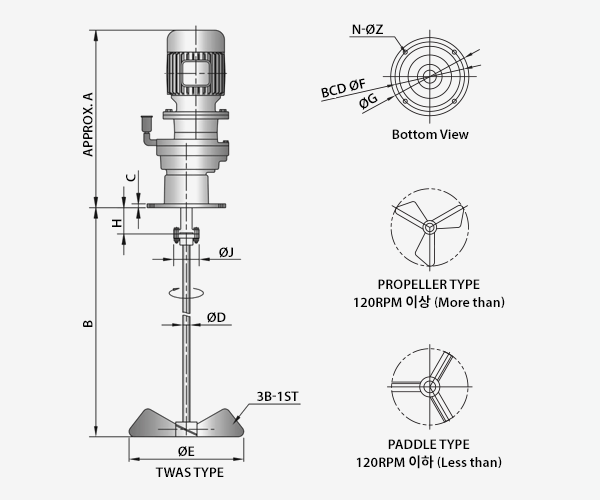

Dimension
| Model | HP | RPM | A | B* | C | D* | E* | F* | G* | H* | J* | N-ØZ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TWAS/M/D-005 | 1/2 | 60~360 | 520 | 1200 | 12 | Ø22 | Ø200 | Ø160 | Ø190 | 80 | Ø78 | 4-Ø12 |
| TWAS/M/D-01 | 1 | 60~360 | 520 | 1200 |
12 | Ø22 | Ø300 | Ø210 | Ø240 | 80 | Ø78 | 4-Ø12 |
| TWAS/M/D-02 | 2 | 60~360 | 650 | 1500 | 14 | Ø25 | Ø300 | Ø240 | Ø270 | 100 | Ø95 | 4-Ø14 |
| TWAS/M/D-03 | 3 | 60~360 | 690 | 2000 | 15 | Ø30 | Ø400 | Ø265 | Ø300 | 120 | Ø104 | 6-Ø18 |
| TWAS/M/D-05 | 5 | 60~360 | 700 | 2000 | 15 | Ø35 | Ø400 | Ø265 | Ø300 | 120 | Ø104 | 6-Ø18 |
- Motor 극수는 4P 기준임
- Approx. A : 동력에 따라서 치수 변경
- Mixing shaft & Impeller 조립볼트 체결시 Torque값 참조
- Mixing shaft & Impeller는 용도에 따라 변경될 수 있음
- 감속비 1/5~1/30 가능
- * : 사이즈 변경 및 제외 가능
