제품소개 Agitator

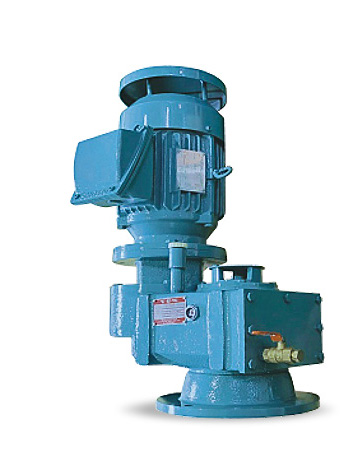

THFA Type
특징
- 교반목적에 따라 Hydrofoil & Paddle Impeller를 다양하게 효율적으로 선택하여 사용할 수 있으며, Hollow Shaft로 제작되어 경량화 및 안정성을 높였습니다.
- 교반조내 유속을 안정화 하면서 효율이 높아야되는 무산소조, 저류조, 혐기조 등에 적합하여 폐수처리장의 저류조, 반응조, 응집조용으로 적합합니다
- Hollow Shaft를 Taper 가공하고, Taper Roller Bearing을 사용하여, Drive Shaft 상부에 나사를 내고 Lock Nut & Washer로 조여 교반기 운전시 Shaft 진동을 극소화 하였습니다.
- Gear Box와 Motor가 일체가 아닌 분리형으로 설계되었고 Drive Shaft도 Taper가공되어 유지보수 및 관리에 편리하게 하였습니다.
Dimension
| Model |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
W |
N-ØZ |
| THFA-035/036 |
Ø140 |
Ø170 |
Ø200 |
278 |
14 |
10 |
3 |
560 |
170 |
130 |
Ø50 |
Ø30 |
33.3 |
8 |
4-Ø10 |
| THFA-055/056 |
Ø180 |
Ø215 |
Ø250 |
342 |
24 |
15 |
4 |
710 |
200 |
155 |
Ø55 |
Ø35 |
38.3 |
10 |
4-Ø14 |
| THFA-065/066 |
Ø230 |
Ø265 |
Ø300 |
380 |
37 |
16 |
4 |
730 |
215 |
165 |
Ø70 |
Ø40 |
43.3 |
12 |
6-Ø15 |
| THFA-075076/ |
Ø250 |
Ø300 |
Ø350 |
432 |
37 |
16 |
4 |
865 |
250 |
195 |
Ø80 |
Ø50 |
53.8 |
14 |
6-Ø15 |
| THFA-085/086 |
Ø300 |
Ø350 |
Ø400 |
512 |
32 |
18 |
5 |
980 |
300 |
245 |
Ø95 |
Ø60 |
64.4 |
18 |
6-Ø19 |
| THFA-095/096 |
Ø350 |
Ø400 |
Ø450 |
560 |
43 |
22 |
5 |
1025 |
330 |
270 |
Ø110 |
Ø70 |
74.9 |
22 |
8-Ø19 |
| THFA-105/106 |
Ø400 |
Ø45 |
Ø500 |
618 |
58 |
25 |
5 |
1165 |
370 |
305 |
Ø120 |
Ø80 |
85.4 |
22 |
8-Ø19 |
| THFA-125/126 |
Ø500 |
Ø550 |
Ø600 |
458 |
51 |
25 |
5 |
1300 |
435 |
365 |
Ø150 |
Ø100 |
106.4 |
28 |
12-Ø23 |
| THFA-155/156 |
Ø600 |
Ø650 |
Ø700 |
516 |
65 |
30 |
6 |
1500 |
470 |
390 |
Ø170 |
Ø110 |
116.4 |
28 |
12-Ø23 |
- Motor 극수는 4P 기준임
- Approx. D, H : 동력에 따라서 치수 변경
- 설계반영에 따라 사이즈 변경 및 제외 가능
- Mixing shaft & Impeller 조립볼트 체결시 Torque값 참조
- Mixing shaft & Impeller는 용도에 따라 변경될 수 있음
- 중실축(Solid Shaft)으로 변경 제작 가능함
- 감속비 1/5~1/360 가능
Dry-Well Type(OPTION) 특징
- Dry-Well 구조로 제작되어 누유에 대한 원인을 완전 차단하였습니다.
Dry-Well 내부구조
