TWCV3R Type

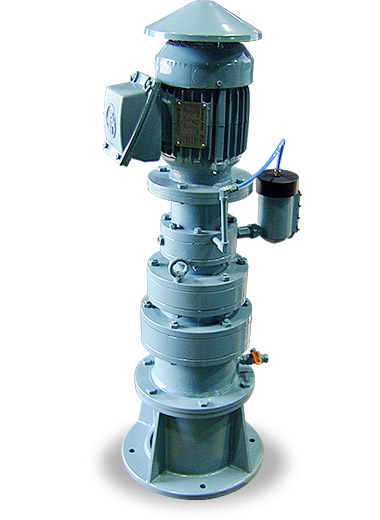

도면 제품사진

Dimension

Model Reducer
A B C D E F G H J-ØI
TWCV3R-03 Ø140 Ø180 Ø210 4 13 55 69 430 6-Ø11
TWCV3R-05 Ø200 Ø230 Ø260 4 15 61 76 550 6-Ø11
TWCV3R-10 Ø270 Ø310 Ø340 4 20 80 89 615 6-Ø11
TWCV3R-15 Ø316 Ø360 Ø400 5 22 84 94 660 8-Ø14
TWCV3R-20 Ø345 Ø390 Ø430 5 22 100 110 780 8-Ø18
TWCV3R-30 Ø400 Ø450 Ø500 6 30 130 143 820 12-Ø18
TWCV3R-60 Ø400 Ø450 Ø500 7 35 130 145 972 12-Ø18
TWCV3R-75 Ø415 Ø475 Ø535 8 35 165 210 1080 8-Ø27
TWCV3R-100 Ø415 Ø475 Ø535 8 35 165 210 1090 8-Ø27
TWCV3R-140 Ø485 Ø560 Ø635 6 40 200 250 1190 8-Ø33
TWCV3R-160 Ø535 Ø610 Ø685 6 40 200 250 1230 8-Ø33
Model Output Shaft Drive Unit
S W T V L M N O R Z-ØQ
TWCV3R-03 Ø38 10 8 33 Ø240 Ø280 15 165 250 4-Ø12
TWCV3R-05 Ø50 14 9 44.5 Ø280 Ø330 16 210 250 4-Ø14
TWCV3R-10 Ø60 18 11 53 Ø350 Ø400 20 235 300 4-Ø19
TWCV3R-15 Ø70 20 12 62.5 Ø400 Ø450 20 250 300 6-Ø19
TWCV3R-20 Ø80 22 14 71 Ø420 Ø470 22 285 300 6-Ø19
TWCV3R-30 Ø95 25 14 86 Ø500 Ø550 30 360 450 6-Ø23
TWCV3R-60 Ø110 28 16 100 Ø500 Ø550 30 360 450 6-Ø23
TWCV3R-75 Ø120 32 18 109 Ø600 Ø700 32 450 500 12-Ø25
TWCV3R-100 Ø130 32 18 119 Ø600 Ø700 32 450 500 12-Ø25
TWCV3R-140 Ø140 36 20 128 Ø600 Ø700 30 510 500 8-Ø25
TWCV3R-160 Ø160 40 22 147 Ø600 Ø700 30 510 500 8-Ø25
