TWCV2TL Type

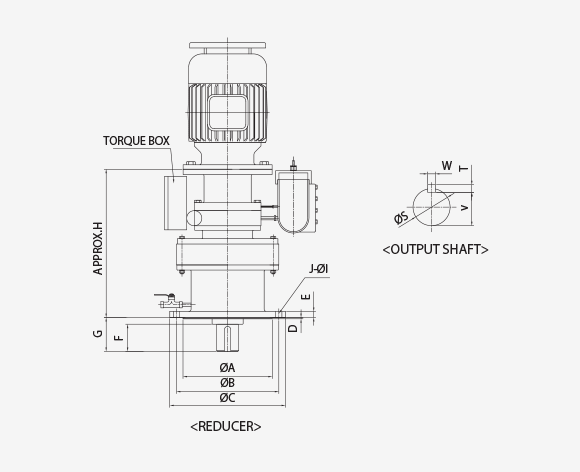

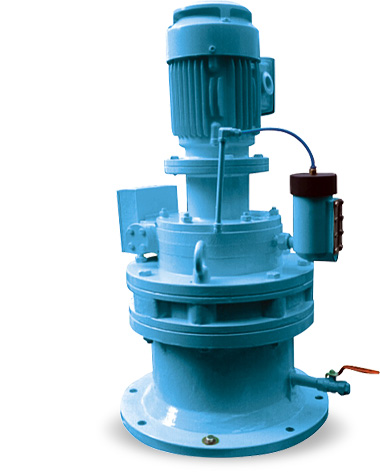

도면 제품사진

Dimension

Model Reducer Output Shaft
A B C D E F G H J-ØI S W T V
TWCV2TL-038 Ø140 Ø180 Ø210 4 13 55 69 171 6-Ø11 Ø38 10 8 33
TWCV2TL-050 Ø200 Ø230 Ø260 4 15 61 76 227 6-Ø11 Ø50 14 9 44.5
TWCV2TL-060 Ø270 Ø310 Ø340 4 20 80 89 299 6-Ø11 Ø60 18 11 53
TWCV2TL-070 Ø316 Ø360 Ø400 5 22 84 94 338 8-Ø14 Ø70 20 12 62.5
TWCV2TL-080 Ø345 Ø390 Ø430 5 22 100 110 504 8-Ø18 Ø80 22 14 71
TWCV2TL-095 Ø400 Ø450 Ø500 6 30 130 145 555 12-Ø18 Ø95 25 14 86
TWCV2TL-110 Ø400 Ø450 Ø500 7 35 130 145 492 12-Ø18 Ø110 28 16 100
TWCV2TL-120 Ø415 Ø475 Ø535 8 35 165 210 563 8-Ø27 Ø120 32 18 109
TWCV2TL-130 Ø415 Ø475 Ø535 8 35 165 210 651 8-Ø27 Ø130 32 18 119
TWCV2TL-140 Ø550 Ø600 Ø650 6 40 200 250 768 8-Ø23 Ø140 36 20 128
TWCV2TL-160 Ø550 Ø600 Ø650 6 40 200 250 768 10-Ø28 Ø160 40 22 147
